PCB生产工艺流程第4步 孔金属化

人气:144 发表时间:2019-11-11 17:51:24

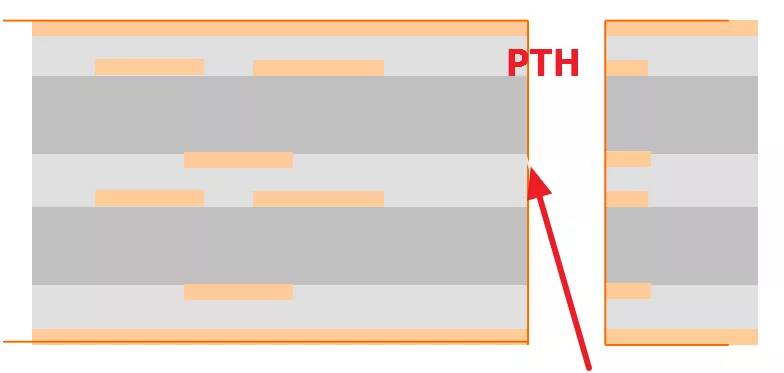

孔金属化的目的

①使孔璧上的非导体部分之树脂及玻璃纤维进行金属化。

②方便进行后面的电镀制程,提供足够导电及保护的金属孔璧。

去毛刺除胶渣介绍

去毛刺

① 毛刺形成的原因:钻孔后孔边缘未切断的铜丝及未切断的玻璃布。

② 去毛刺的目的:去除孔边缘的毛刺,防止渡孔不良。

③ 重要物料:磨刷。

去胶渣

① 胶渣形成的原因:钻孔时造成的高温的过玻璃化转变度(Tg值),而形成融熔态,产生胶渣。

② 去胶渣的目的:裸露出各层需互连的铜环,另膨松剂可改善孔壁结构,增强电镀铜附著力。

③ 重要物料:KMnO4(除胶剂)。

化学铜介绍

化学铜的目的:通过化学沉积的方式时表面沉积上厚度为20-40微英寸的化学铜。

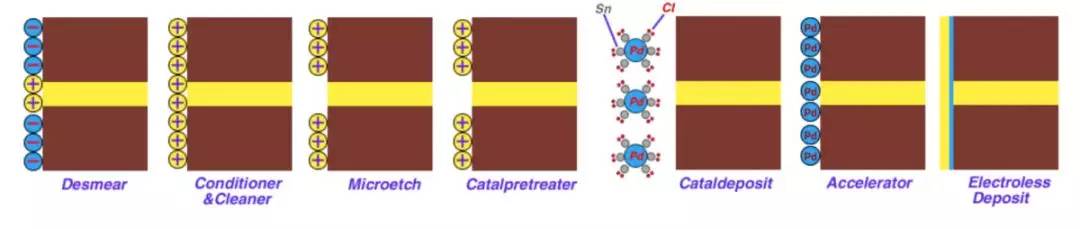

孔壁变化过程:如下图

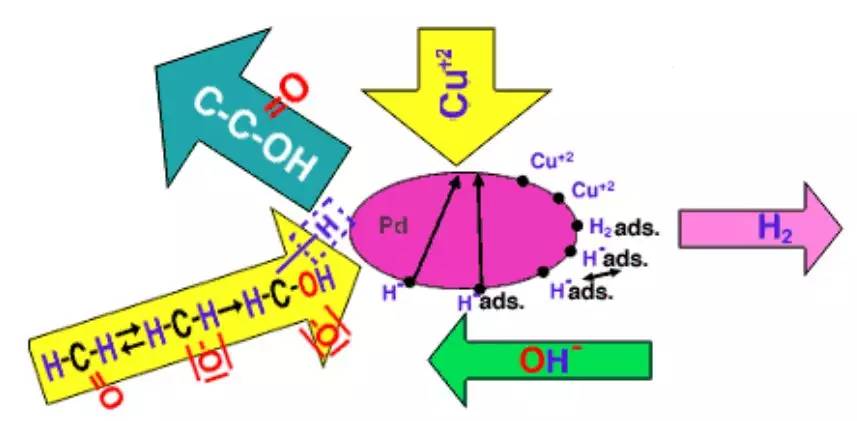

化学铜原理:如下图

电镀铜介绍

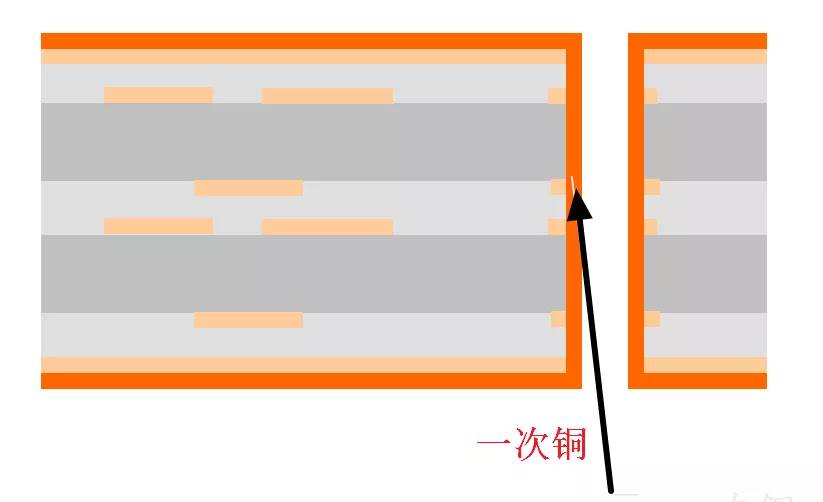

一次铜目的:

镀上200-500微英寸的厚度的铜以保护仅有20-40 microinch厚度的化学铜不被后制程破坏造成孔破。

重要物料:铜球。

本文上述就是PCB工艺流程的孔金属化及孔金属化的流程步骤
