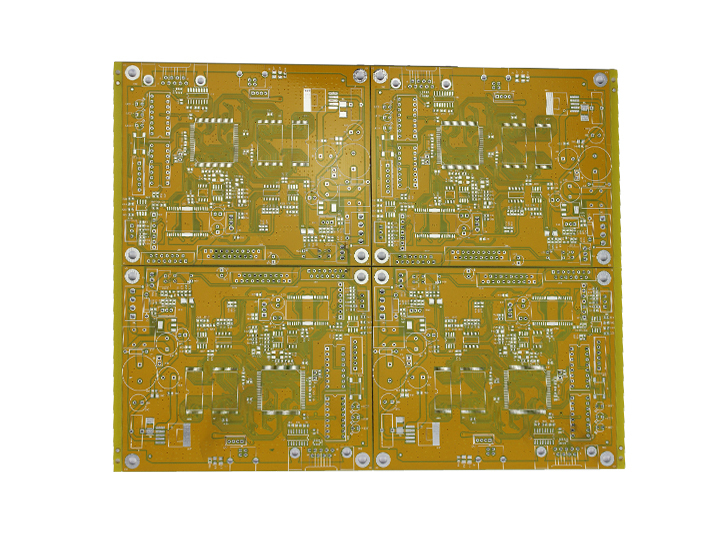

PCB线路板下面我们介绍下6层PCB板制造过程

人气:738 发表时间:2019-03-13 14:26:06

1.化学清洗

为得到良好质量的蚀刻图形,就要确保抗蚀层与基板表面牢固的结合,要求基板表面无氧化层、油污、灰尘、指印以及其他的污物。因此在涂布抗蚀层前首先要对板进行表面清洗并使铜箔表面达到一定的粗化层度。

2.裁板 压膜

涂光刻胶:为了在内层板材作出我们需要的形状,我们首先在内层板材上贴上干膜(光刻胶,光致抗蚀剂)。干膜是由聚酯簿膜,光致抗蚀膜及聚乙烯保护膜三部分组成的。贴膜时,

先从干膜上剥下聚乙烯保护膜,然后在加热加压的条件下将干膜粘贴在铜面上。

3.曝光和显影

曝 光:在紫外光的照射下,光引发剂吸收了光能分解成游离基,游离基再引发光聚合单体产生聚合交联反应,反应后形成不溶于稀碱溶液的高分子结构。聚合反应还要 持续一段时间,

为保证工艺的稳定性,曝光后不要立即撕去聚酯膜,应停留15分钟以上,以时聚合反应继续进行,显影前撕去聚酯膜。

显影:感光膜中未曝光部分的活性基团与稀碱溶液反应生产可溶性物质而溶解下来,留下已感光交联固化的图形部分。

4.蚀刻

在挠性印制板或印制板的生产过程中,以化学反应方法将不要部分的铜箔予以去除,使之形成所需的回路图形,光刻胶下方的铜是被保留下来不受蚀刻的影响的。

5.去膜,蚀后冲孔,AOI检查,氧化

去膜的目的是清除蚀刻后板面留存的抗蚀层使下面的铜箔暴露出来。“膜渣”过滤以及废液回收则须妥善处理。如果去膜后的水洗能完全清洗干净,则可以考虑不做酸洗。

板面清洗后最后要完全干燥,避免水份残留。
