PCB打样多层PCB电路板的结构讲解

人气:697 发表时间:2019-03-14 09:37:03

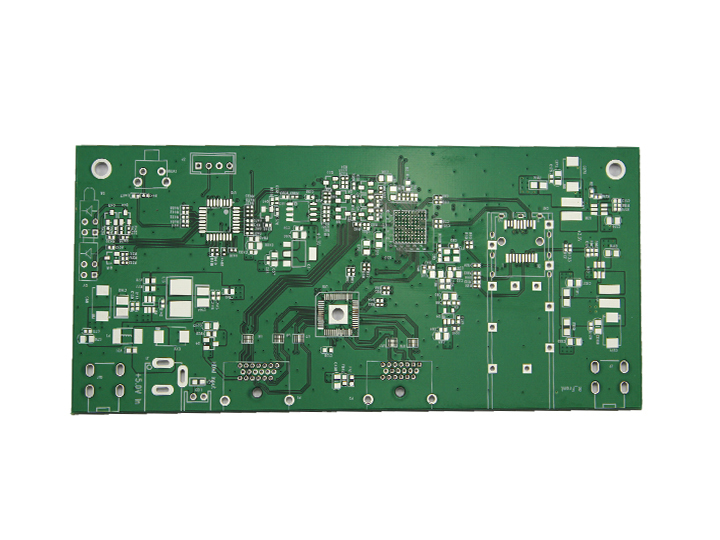

PCB多层板是指用于电器产品中的多层线路板,多层板用上了更多单面板或双面板的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板。

随着SMT(表面安装技术)的不断发展,以及新一代SMD(表面安装器件)的不断推出,如QFP、QFN、CSP、BGA(特别是MBGA),使电子产品更加智能化、小型化,因而推动了PCB工业技术的重大改革和进步。自1991年IBM公司首先成功开发出高密度多层板(SLC)以来,各国各大集团也相继开发出各种各样的高密度互连(HDI)微孔板。这些加工技术的迅猛发展,促使了PCB的设计已逐渐向多层、高密度布线的方向发展。多层印制板以其设计灵活、稳定可靠的电气性能和优越的经济性能,现已广泛应用于电子产品的生产制造中。

1、信号层(Signal Layers)

AlTIum Designer最多可提供32个信号层,包括顶层(Top Layer)、底层(Bottom Layer)和中间层(Mid-Layer)。各层之间可通过通孔(Via)、盲孔(Blind Via)和埋孔(Buried Via)实现互相连接。

各层各含义,技术详细PCB多层板

1.PCB孔

(1)、顶层信号层(Top Layer)

也称元件层,主要用来放置元器件,对于双层板和多层板可以用来布置导线或覆铜。

(2)、底层信号层(Bottom Layer)

也称焊接层,主要用于布线及焊接,对于双层板和多层板可以用来放置元器件。

(3)中间信号层(Mid-Layers)

最多可有30层,在多层板中用于布置信号线,这里不包括电源线和地线。

2、内部电源层(Internal Planes)

通常简称为内电层,仅在多层板中出现,PCB板层数一般是指信号层和内电层相加的总和数。与信号层相同,内电层与内电层之间、内电层与信号层之间可通过通孔、盲孔和埋孔实现互相连接。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:


13632635896  更多资讯可关注:https://www.szqhpcb.com/
