深圳PCB厂家八层电路板短路的检查方法

人气:728 发表时间:2019-03-27 14:37:35

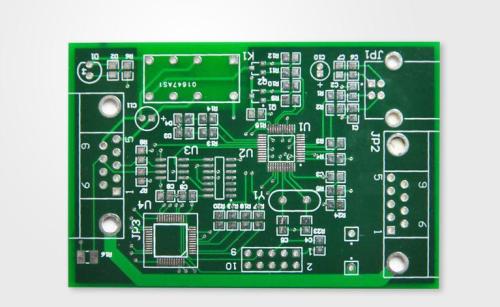

如果看电路板功能检测等则需要用一些信赖的测试议器来测试。

八层电路板如果是人工焊接,要养成好的习惯,首先,焊接前要目视检查一遍PCB板,并用万用表检查关键电路(特别是电源与地)是否短路;其次,每次焊接完一个芯片就用万用表测一下电源和地是否短路;此外,焊接时不要乱甩烙铁,如果把焊锡甩到芯片的焊脚上(特别是表贴元件),就不容易查到。在计算机上打开八层电路板PCB图,点亮短路的网络,看什么地方离的最近,最容易被连到一块。特别要注意IC内部短路。发现有短路现象。拿一块板来割线(特别适合单/双层板),割线后将每部分功能块分别通电,一部分一部分排除。使用短路定位分析仪。


如:PROTEQCB2000短路追踪仪,QT50短路追踪仪,POLARToneOhm950八层板电路短路探测仪等。;如果有BGA芯片,由于所有焊点被芯片覆盖看不见,而且又是八层板电路板,因此最好在设计时将每个芯片的电源分割开,用磁珠或0欧电阻连接,这样出现电源与地短路时,断开磁珠检测,很容易定位到某一芯片。由于BGA的焊接难度大,如果不是机器自动焊接,稍不注意就会把相邻的电源与地两个焊球短路。小尺寸的表贴电容焊接时一定要小心,特别是电源滤波电容(103或104),数量多,很容易造成电源与地短路。当然,有时运气不好,会遇到电容本身是短路的,因此最好的办法是焊接前先将电容检测一遍。然后再开始焊接,这样能节省很多不必要的成本。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作: 13632635896  更多资讯可关注:https://www.szqhpcb.com/
