PCB打样,PCB设计中布线通道如何计算?群慧电子

人气:731 发表时间:2019-03-28 09:48:41

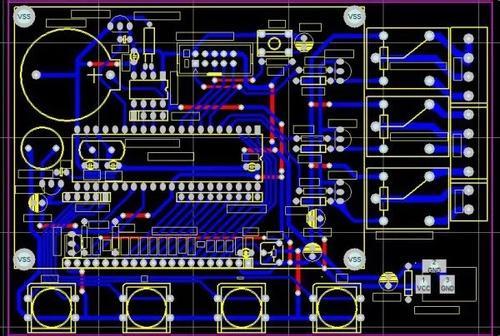

布线通道计算规则:

PCB板布线通道初步估算方式:

两个过孔之间布线通道:Ni=INT((Wi-2S-W1)/(W1+S1)+1)

其中:

Ni:相邻两过孔间布线通道数

Wi:过孔边沿间距

S:过孔到布线边沿间距

W1:线宽

S1:线间距

两个过孔之间布线通道计算示意图

差分线时:

W1:=2*W2+S2 通道数即为差分线通道数

W2:差分线线宽

S2:差分线对内线间距

差分线计算通道时:将一对差分线(W2/S2)等效成一根单线(线宽为2*W2+S2)处理。

说明:50MIL格点系统,普通信号(5MIL线宽、8MIL线间距)安照2个布线通道设计,时钟信号按照1个布线通道设计,差分信号按照1对差分线通道设计。


高密区域布线规划知识:

(1)建议高密BGA布线采用特殊Fanout布线方式,外围4排管脚引出通过表层Fanout,增大布线通道。

(2) 所有电源,地管脚需要直接Fanout到相应的平面层,避免引出起出100mil长线Fanout,不包含到布线层的布线通道规划。

(3)高密BGA区域布线层数确定规则如下:

最少内层布线层数=INT(M/N)+1

最多内层布线层数=BGA非电源地最密管脚排布层数/两过孔间布线通道数-2

说明:M:除外围4层管脚外BGA区域的非电源地布线连接总数+前两排直接Fanout浪费的布线通道数;N:第5排管脚Fanout环区域的布线通道总数

BGA区域所有除外4层的管脚布线都需要占用第5层环形区域的布线通道,根据此区域的布线通道数和总的布线连接数确定最少内层布线层数。

(4)根据布线瓶颈区确定PCB板布线层数,瓶颈区域PCB板最少布线层数=INT(M/N)+1

说明:M:通过瓶颈区域的布线连接数;N:瓶颈区域的布线通道数

高密BGA区域布线规划需要优先进行总线的划分,定义的各种BUS,然后根据各种总线的分布确定布线的大致区域,最后根据各组总线的所需通道数进行详细的通道具分配和布线规划。
