多层印制线路板的制作流程-PCB打样

人气:696 发表时间:2019-03-29 10:49:59

今天跟大家探讨下多层印制线路板的制作流程,其实是可以分很多种方案来制作的,不同的工艺用不同的制作方案,在做板子前首先要提供PCB资料比如:Gerber文件,BOM清单,元器件位号图,坐标文件,样品,还有工艺要求等资料。下面跟大家谈谈几种常见的加工方案。


双面锡板/沉金板PCB打样制作流程:

开料--钻孔--沉铜--线路--图电--蚀刻--阻焊--字符--喷锡(或者是沉金)-锣边—v割(有些板不需要)--飞测--真空包装

双面镀金板PCB打样制作流程:

开料--钻孔--沉铜--线路--图电-镀金--蚀刻--阻焊--字符--锣边--v割--飞测--真空包装

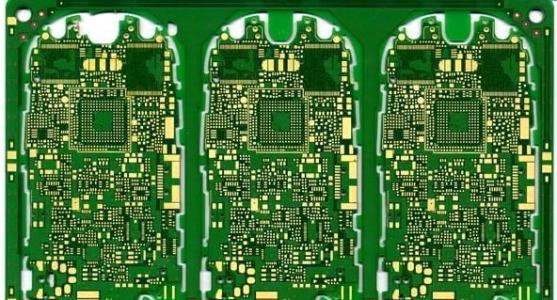

多层锡板/沉金板PCB打样制作流程:

开料--内层--层压--钻孔--沉铜--线路--图电--蚀刻--阻焊--字符--喷锡(或者是沉金)-锣边—v割(有些板不需要)--飞测--真空包装


多层板镀金板PCB打样制作流程:

开料--内层--层压--钻孔--沉铜--线路--图电--镀金--蚀刻--阻焊--字符--锣边--v割--飞测--真空包装

电路板制作时需要焊盘直径和大的导线宽度的关系,这样才能制作出优质的多层印制线路板

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多资讯可关注:https://www.szqhpcb.com/
