PCB电路板的电路原理图是什么_PCB打样

人气:802 发表时间:2019-04-17 11:02:05

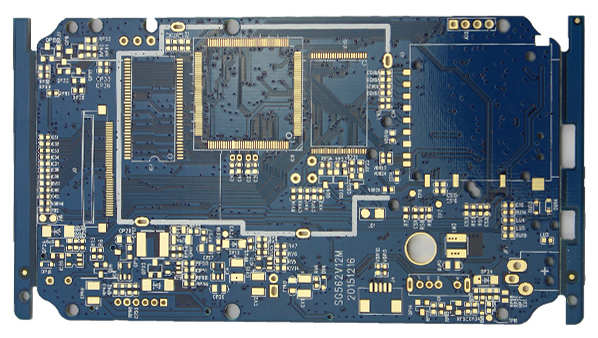

PCB电路板设计方案是以电路原理图为根据,实现电路设计者所需要的功能。PCB电路板设计方案主要指版图设计,需要考虑外部连接的布局。内部电子元件的优化布局。金属连线和通孔的优化布局。电磁保护。热耗散等各种因素。优秀的版图设计可以节约生产成本,达到良好的电路性能和散热性能。简单的版图设计可以用手工实现,复杂的版图设计需要借助计算机辅助设计(CAD)实现。

在高速设计中,可控阻抗板和线路的特性阻抗是最重要和最普遍的问题之一。首先了解一下传输线的定义:传输线由两个具有一定长度的导体组成,一个导体用来发送信号,另一个用来接收信号(切记“回路”取代“地”的概念)。在一个多层板中,每一条线路都是传输线的组成部分,邻近的参考平面可作为第二条线路或回路。一条线路成为“性能良好”传输线的关键是使它的特性阻抗在整个线路中保持恒定。

线路板成为“可控阻抗板”的关键是使所有线路的特性阻抗满足一个规定值,通常在25欧姆和70欧姆之间。在多层线路板中,传输线性能良好的关键是使它的特性阻抗在整条线路中保持恒定。

但是,究竟什么是特性阻抗?理解特性阻抗最简单的方法是看信号在传输中碰到了什么。当沿着一条具有同样横截面传输线移动时。假定把1伏特的电压阶梯波加到这条传输线中,如把1伏特的电池连接到传输线的前端(它位于发送线路和回路之间),一旦连接,这个电压波信号沿着该线以光速传播,它的速度通常约为6英寸/纳秒。当然,这个信号确实是发送线路和回路之间的电压差,它可以从发送线路的任何一点和回路的相临点来衡量。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作: 13632635896  更多PCB资讯可关注:http://www.szqhpcb.com/
