深圳群慧电子浅析pcb线路板工艺 _印刷线路板

人气:689 发表时间:2019-04-25 10:17:17

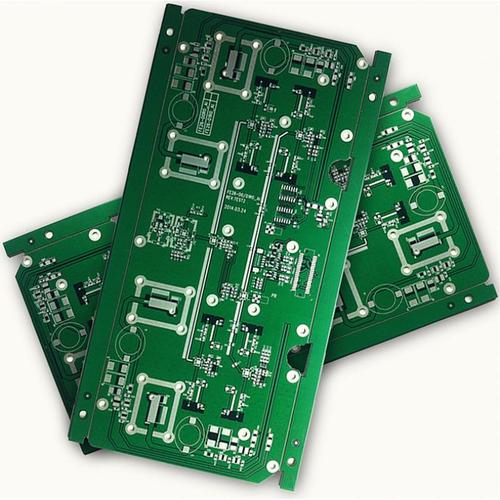

印刷线路版-深圳群慧电子,线路板的正片:一般是我们讲的pattern制程,其使用的药液为碱性蚀刻正片若以底片来看,要的线路或铜面是黑色的,而不要部份则为透明的,同样地经过线路制程曝光后,透明部份因干膜阻剂受光照而起化学作用硬化,接下来的显影制程会把没有硬化的干膜冲掉,接着是镀锡铅的制程,把锡铅镀在前一制程(显影)干膜冲掉的铜面上,然后作去膜的动作(去除因光照而硬化的干膜),而在下一制程蚀刻中,用碱性药水咬掉没有锡铅保护的铜箔(底片透明的部份),剩下的就是我们要的线路(底片黑色的部份)


正片和负片其实是根据各公司的工艺来选择的,印刷线路板_深圳群慧电子

正片:工艺就是(双面板)开料-钻孔-PTH(一次电镀也叫加厚铜)-线路-二铜(图形电镀)然后走SES线(退膜-蚀刻-退锡)

负片:工艺就是(双面板)开料-钻孔-PTH(一次电镀也叫加厚铜)-线路(不经过二铜图形电镀)然后走DES线(蚀刻-退膜)

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注:http://www.szqhpcb.com/
