pcb线路板基础知识及工艺流程_深圳pcb打样

人气:591 发表时间:2019-05-05 10:37:26

pcb线路板基础知识及工艺流程_深圳pcb打样

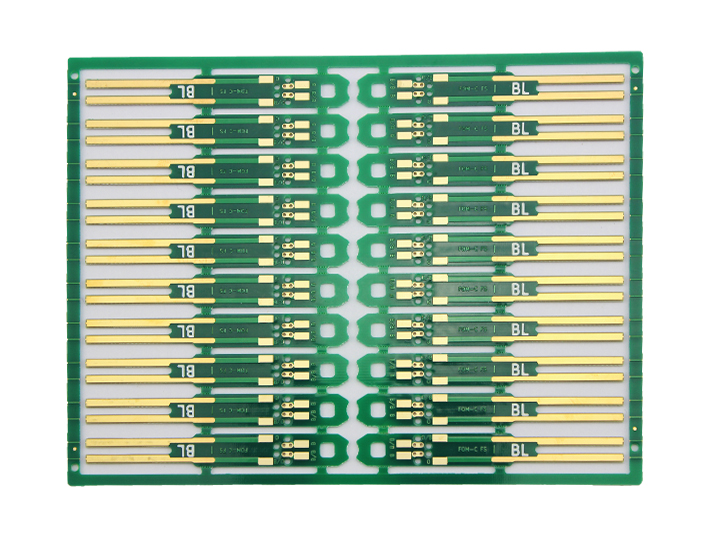

压合制作工艺

1、棕化:内层合格板经过棕化线,使铜面形成细小棕色晶体而增强层间之附著力。

2、叠合:将准备好的棕化板贴上规定半固化片及铜箔,并置于钢板上。

3、压合:将叠合好的板送入压合机内高温高压的条件下,使其完全粘合。

4、钻靶:依据靶孔标志用电脑打靶把靶孔钻出,以利外层钻孔。

5、锣边:使用CNC按照要求尺寸进行成型。

6、刨边:使用自动刨边机使板边光滑。

钻孔制作

1、多层板

钻定位孔:依照钻孔资料在垫木板上钻出3个定位孔,这3个定位孔尽量钻在垫木板的中间,使垫木板两队边多余边宽度尽量相等。

打定位钉:选择合适的定位钉打进垫木板上的定位孔中。

上板:根据厚度、板的难易程度等上板,并在表面覆盖铝片。

钻孔:从电脑内调出钻孔程序,开始钻孔。

2、单双面板

打销钉:在组合好的板(根据板厚选择叠板数量,外面盖上铝片)的两短边中间位置打上两枚销钉。

钻孔:将两枚销钉夹在钻机台上,寻找合适零位,开始钻孔。寻找零位远侧是将所有孔钻在板的中间,两对边多余工作边尽量相等。

线路制作

1、前处理:清洁及粗化板面增强干膜之附著力。

2、贴膜:在板面贴上厚度为1.5mil聚酯感光膜。

3、曝光:在贴膜板上贴上线路,然后送入曝光机照射UV光,使该聚合的干膜进行光聚合作用,正确完成图像转移。

4、显影:使用Na2CO3冲洗未聚合的干膜。从而使图像显露出来。

5、检测:检查线路O/S.线径是否符合要求。

电镀制作工艺

1、镀铜&镀锡(图形电镀)

前处理:清洁及粗化板面

镀铜(锡):把线路加镀一层铜,同时镀锡来保证线路。

2、蚀刻

去墨:去除聚合的干膜,使铜面显露出来。

蚀铜:将显露出来的铜使用碱性蚀刻液蚀掉。

剥锡:去除线路上之锡层,使线路铜露出来。

防焊制作工艺

1、前处理:清洁板面及铜面粗化,以确保S/M附著力。

2、印刷S/M:在板面涂覆一层感光油墨,以保证线路不受损。

3、预烤:将涂覆S/M之板送入隧道式烤箱烘干。

4、曝光:烘干板贴上防焊artword送入曝光机内以250-350mj/cm2 进行UV照射完成光固化.。

5、显影:使用1%Na2CO3沖洗掉未光固化的油墨,使焊垫等显露出來。

6、后固化:合格板送入隧道式烤箱,高温(150°)长时间(60min+-5)烘烤,使板面S/M固化, 保证线路。

文字印刷工艺

1、文字网制作:依照文字底片,制作文字网版。

2、印文字:把文字网版和需印文字的板对准,确保文字准确度和清晰度。

3、文字固化:①光固化:经过UV机照射,使文字进行光固化;②热固化:使用烤箱烘烤,使文字进行热固化。

喷锡制作工艺

1、前处理:去除焊垫之氧化物,涂一层助焊剂。

2、喷锡:把板短暂地浸入溶液状态的锡中,板子出炉以高温高压热风进行整平。

3、后处理:经冷却后,经后处理机清洁表面,确保锡面焊锡性
