PCB线路板制造流程:外观检查_深圳群慧电子

人气:886 发表时间:2019-05-11 10:46:00

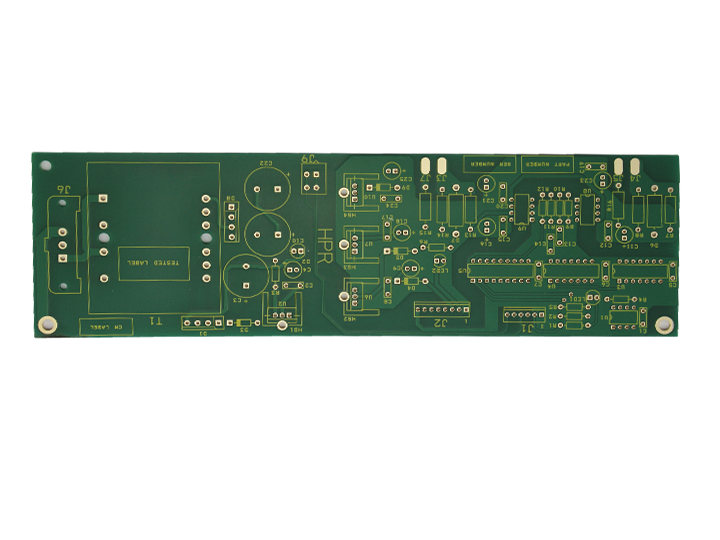

1、前言

一般pcb制作会在两个步骤完成后做全检的作业:一是线路完成(内层与外层),二是成品,本章针对线路完成后的检查来介绍.

2、检查方式

2.1电测

2.2目检

以放大镜附圆形灯管来检视线路品质以及对位准确度,若是外层尚须检视孔及镀层 品质,通常会在备有10倍目镜做进一步确认,这是很传统的作业模式,所以人力的须 求相当大.但目前高密度设计的板子几乎无法在用肉眼检查,所以下面所介绍的AOI 会被大量的使用.

2.3 AOI-Automated optical Inspection 自动光学检验

因线路密度逐渐的提高,要求规格也愈趋严苛,因此目视加上放大灯镜已不足以 过滤所有的缺点,因而有AOI的应用。

2.3.1应用范围

A. 板子型态

-信号层,电源层,钻孔后(即内外层皆可).

-底片,干膜,铜层.(工作片, 干膜显像后,线路完成后)

B. 目前AOI的应用大部分还集中在内层线路完成后的检测,但更大的一个取代人力的制程是绿漆后已作焊垫表面加工 (surface finish) 的板子.尤其如BGA,板尺寸小,线又细,数量大,单人力的须求就非常惊人.可是应用于这领域者仍有待技术上的突破.

2.3.2 原理

一般业界所使用的"自动光学检验CCD及Laser两种;前者主要是利用卤素灯通光线,针对板面未黑化的铜面,利用其反光效果,进行断、短路或碟陷的判读。应用于黑化前的内层或线漆前的外层。后者Laser AOI主要是针对板面的基材部份,

利用对基材(成铜面)反射后产荧光(Fluorescences)在强弱上的不同,而加以判读。早期的Laser AOI对"双功能"所产生的荧光不很强,常需加入少许"荧光剂"以增强其效果,减少错误警讯当基板薄于6mil时,雷射光常会穿透板材到达板子对另一面的铜线带来误判。

"四功能"基材,则本身带有淡黄色"已具增强荧光的效果。Laser自动光学检验技术的发展较成熟,是近年来AOI灯源的主力.

现在更先进的激光技术之AOI,利用激光荧光,光面金属反射光,以及穿入孔中激光光之信号侦测,使得线路侦测的能力提高许多。

2.3.3侦测项目

各厂牌的capability,由其data sheet可得.一般侦测项目如下List

A. 信号层线路缺点,

B. 电源与接地层,

C. 孔、SMT

AOI是一种非常先进的替代人工的检验设备,它应用了激光,光学,智能判断软件等技术,理论来完成其动作.在这里我们应注意的是其未来的发展能否完全取代PCB各阶段所有的目视检查.

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注: http://www.szqhpcb.com/
