深圳群慧电子告诉你,PCB抄板与磨板时应注意哪些事项?

人气:895 发表时间:2019-05-16 16:34:01


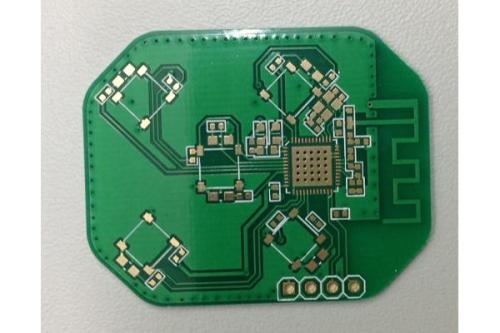

PCB抄板注意事项比较多,稍不注意就会前功尽弃。做PCB抄板客户和公司都有一些事项需要注意。

PCB 抄板注意事项:

1.抄板前对原样有所备案,这是一个系列化的工作,前面的工序处理不好,直接影响的后面工程的成败。

2.客户在做PCB抄板同时有要求做元件BOM的。其PCB文件的元件设置要按标准进行,否则BOM清单制作容易出错。

3.拆板时一定要注意元件极性,方向等,不记清就很可能在还原板子做样机时的时候出错。

4.注意量好原PCB板尺寸,由于扫描仪的优劣扫出的板子图会与实物板子大小有出入,让图片与实物保持一样,否则后果是做出的板子,元件装不上,文件无效。

5.扫图要清,扫描仪的分辨率调到比较高的水平,方便放大查看PCB板的细节部分。

所需要抄板的PCB须完整无损,如果出现残损则可能无法抄解或者极大增加抄板难度;详尽提供自己PCB抄板要求,需不需要做BOM清单和样机。

如果方便请尽量提供更多的有关所要抄板的PCB板信息,方便公司缩短抄板时间,确保抄板成功率; 寄送原板时包装严实以防损坏。

PCB 抄板在磨板时应注意:

a.及时扫描备份磨板图片,对于比较复杂的板子磨板时也可有会出面突发事件,比如有盲埋孔的手机板,板子很薄,磨到里面稍不注意,磨破板子,又没补救措施工作就白做了。可多扫几次保存备份图片,有备无患。

b.板子的绝绝缘层非常的薄要选好砂磨板材料,掌握好力度,小心翼翼板子磨时要放平等此处已涉及极其专业的的东西,就不再细讲,若有同行的朋友或对此行来感兴趣的话,欢迎一起或当面细细交流探讨。

c.有的PCB文件无法加网络必有原因,如做的元件封装不准确,或做的不对不标准,特别强调一下,抄板过程操作的方法有很多,要明白一个科学化流程是这样产生的,方法的多样化---合理化---标准化----最后到制度化,标准化的对做一个板的成功机率的重要性不必多说了。

抄板不当常见问题:

1.与原PCB板相比,PCB图纸或做小。

2.做出的文件对不上原板。

3.PCB文件无法添加网络等。

4.磨板磨损后没法补救导致失败抄板流程也许大多人都熟悉,如果是按照抄板的流程一步步进行PCB抄板工作的,出现错误的机会相对会降低很多。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注: http://www.szqhpcb.com/
