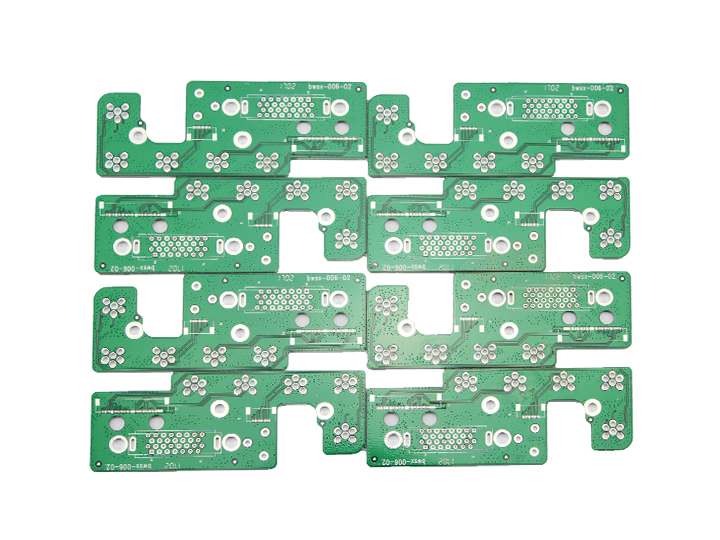

有关PCB拼板的十点注意事项

人气:846 发表时间:2019-05-17 10:53:38

1、PCB拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形;

2、PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm;

3、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板;

4、小板之间的中心距控制在75 mm~145 mm之间;

5、设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区;

6、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;

7、在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺;

8、PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;

9、用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处;

10、大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注: http://www.szqhpcb.com/
