线路板PCB覆铜好处,如何覆铜_群慧pcb打样

人气:822 发表时间:2019-05-22 09:30:30

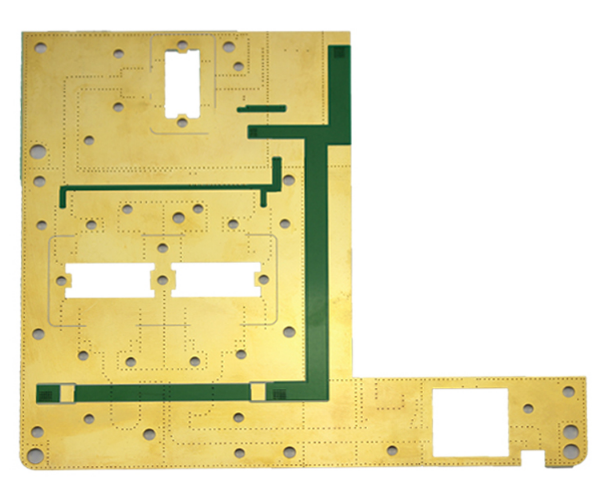

所谓覆铜,就是将PCB上闲置的空间作为基准面,然后用固体铜填充,这些铜区又称为灌铜。敷铜的意义在于,减小地线阻抗,提高抗干扰能力;降低压降,提高电源效率;还有,与地线相连,减小环路面积。如果PCB的地较多,有SGND、AGND、GND,等等,如何覆铜?我的做法是,根据PCB板面位置的不同,分别以最主要的“地”作为基准参考来独立覆铜,数字地和模拟地分开来敷铜自不多言。同时在覆铜之前,首先加粗相应的电源连线:V5.0V、V3.6V、V3.3V,等等。这样一来,就形成了多个不同形状的多变形结构。


  覆铜需要处理好几个问题:一是不同地的单点连接,做法是通过0欧电阻或者磁珠或者电感连接;二是晶振附近的覆铜,电路中的晶振为一高频发射源,做法是在环绕晶振敷铜,然后将晶振的外壳另行接地。三是孤岛问题,如果觉得很大,那就定义个地过孔添加进去也费不了多大的事。

  另外,大面积覆铜好还是网格覆铜好,不好一概而论。为什么呢?大面积覆铜,如果过波峰焊时,板子就可能会翘起来,甚至会起泡。从这点来说,网格的散热性要好些。通常是高频电路对抗干扰要求高的多用网格,低频电路有大电流的电路等常用完整的铺铜。然而,有个大侠曾经告诉我,做1GHz以上的信号的时候必须阻抗匹配,反射面必须是全覆铜!

  个人经验:在开始布线时,应对地线一视同仁,走线的时候就应该把地线走好,不能依靠于覆铜后通过添加过孔来消除为连接的地引脚,这样的效果很不好。当然如果选用的是网格覆铜,这些地连线就有些影响美观,如果是细心人就删除吧。

  最后,总结一下覆铜的好处:提高电源效率,减少高频干扰,还有一个就是看起来很美!
