PCB打样双面PCB板制造工艺流程

人气:1633 发表时间:2019-03-19 09:44:52

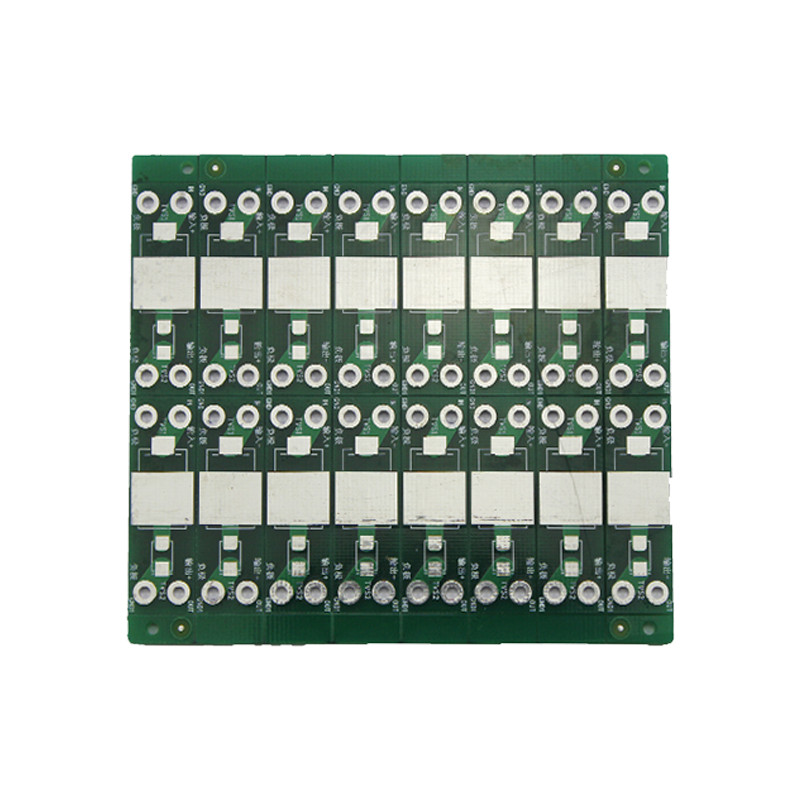

近年来制造双面孔金属化印制板的典型工艺是SMOBC法和图形电镀法。在某些特定场合也有使用工艺导线法。

一、图形电镀工艺流程

覆箔板→下料→冲钻基准孔→数控钻孔→检验→去毛刺→化学镀薄铜→电镀薄铜→检验→刷板→贴膜(或网印)→曝光显影(或固化)→检验修板→图形电镀(Cu+Sn/Pb)→去膜→蚀刻→检验修板→插头镀镍镀金→热熔清洗→电气通断检测-->清洁处理→网印阻焊图形→固化→网印标记符号→固化→外形加工→清洗干燥→检验→包装→成品。

流程中“化学镀薄铜→电镀薄铜”这两道工序可用“化学镀厚铜”一道工序替代,两者各有优缺点。图形电镀--蚀刻法制双面孔金属化板是六、七十年代的典型工艺。八十年代中裸铜覆阻焊膜工艺(SMOBC)逐渐发展起来,特别在精密双面板制造中已成为主流工艺。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作: 13632635896  更多资讯可关注:https://www.szqhpcb.com/
