PCB设计中，如何快速消除PCB布线？

在PCB设计当中，有可能需要对一些已经布好线的地方进行取消布线，或者对整个文件重新布线等操作需求。如果逐条删除PCB布线效率是非常低的，下面就为大家介绍下AD09快速消除PCB布线的操作功能。

方法如下：

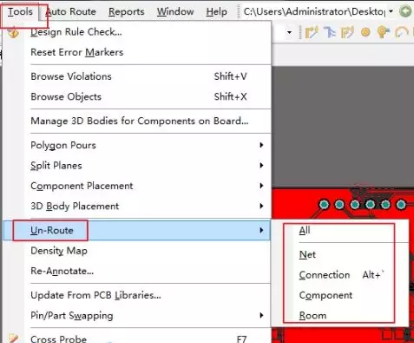

（1）打开需要进行消除布线的PCB文件。然后在工具栏“tools”>“un-route”>可以看到有5个操作选项；

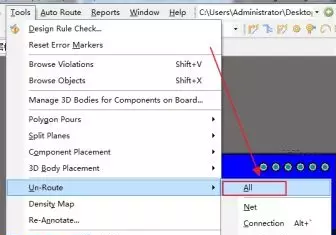

（2）选项“ALL”，意思是取消全部布线，点击选中命令之后，所有的PCB布线都会被消除掉；

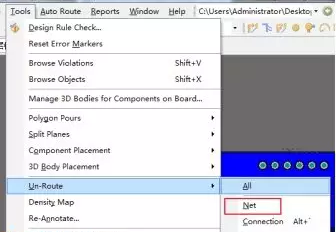

（3）第二个选项“Net”，意思是取消指定的PCB布线段，点击选中命令之后，再直接点击要消除的布线即可；

（4）第三个选项“Connection”，意思是取消指定连线的PCB布线，点击选中命令之后，再选中某条链接线（如VCC、GND等）就可以将这连接线的布线消除；

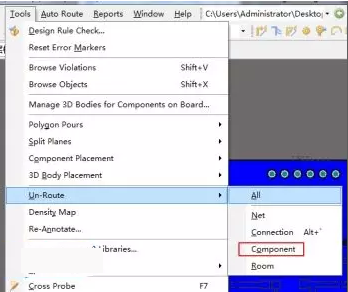

（5）第四个选项“Component”，意思是取消指定的元器件的PCB布线，点击选中命令之后，再选中元器件(如电阻、电容或者芯片等)就可以消除所有引脚的布线；

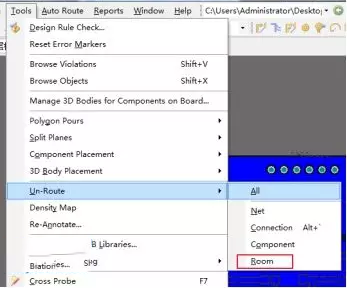

（6）第五个选项“Room”，意思是取消某个ROOM区间的布线，点击选中命令之后，再点击要取消的区间即可；

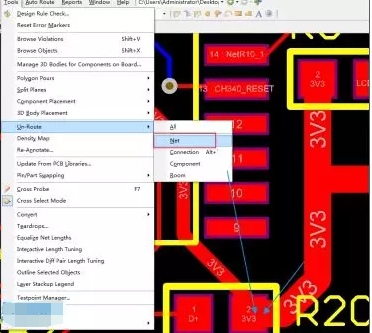

下面就以选中“Net”命令为实例来进行演示： 取消3.3V网络的布线。

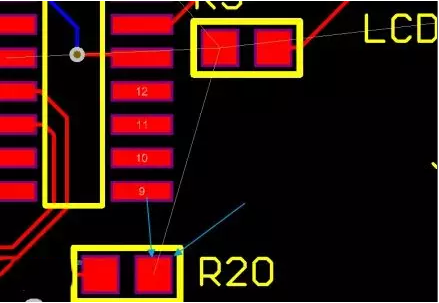

取消布线后：

3.3V网络的所有走线全部取消。
