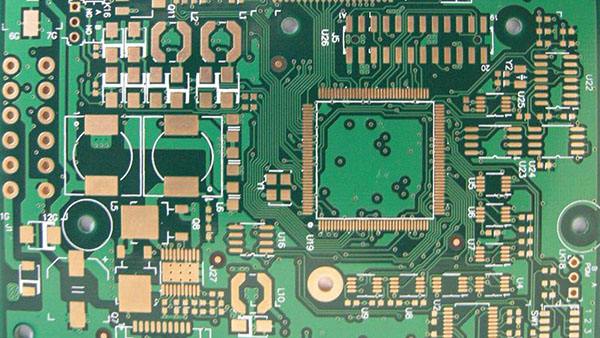

PCB设计过孔与铺铜的连接

在PCB设计中，Design Rule设计规则是关系到一个PCB设计成败的关键。所有PCB设计师的意图，对于PCB设计的功能体现都通过PCB设计规则这个灵魂来驱动和实现。精巧细致的规则定义可以帮助设计师在PCB布局布线的工作中得心应手，节省工程师的大量精力和时间，帮助PCB设计师实现优秀的PCB设计，大大方便PCB设计工作的进行。

整个PCB设计都需要遵守规则定义。包括最基本的电气规则（间距，短路断路），PCB布线规则（线宽，走线风格，过孔样式，扇出等），平面规则（电源地平面层连接方式，铺铜连接方式）；以及其他常用的辅助规则如布局规则，制造规则，高速PCB设计规则，信号完整性规则等等。在PCB设计完成之后，还可进行规则检查Design Rule Check来重新审视您的PCB设计，看看有无违反规则的情况发生并加以改进和完善。

关于PCB铺铜设计方面的规则技巧。介绍如何在Altium Designer中的铺铜设计时，改变铺铜与过孔的连接方式，以及板边内缩。

如何在铺铜之后的过孔连接不像热焊盘那样呈十字交叉状

想使铺好铜的PCB板中的过孔联接不呈十字交叉状，而是直接联接，您可以在Design Rule里的Plane - Polygon connect style那一项进行设置。上面默认设置是Relief connection连接方式，如热焊盘一样十字交叉花型连接。是添加了一项规则，并在Query语句里设置对象为所有的过孔IsVia。规则设置为直接连接。重新铺铜之后。取消了十字交叉状的花型连接。

为铺铜设置不同的间距（板边内缩）

在PCB设计以及制造行业，一般情况下，出于电路板成品机械考虑，或者避免铜皮裸露在板边可能引起的卷边或电气短路等情况发生，工程师经常会将大面积铺铜块相对于板边内缩20mil，而不是一直将铜皮铺到板边沿。这种铜皮内缩的处理方法有很多种。比如板边绘制keepout层，然后设置铺铜与keepout的距离。此处介绍一种简便的方法，即为铺铜对象设置不同的安全距离，比如整板安全间距设置为10mil，而将铺铜设置为20mil。即可达到板边内缩20mil的效果。同时也去除了器件内可能出现的死铜。一举多得。如下图所示。

板边内缩有很多种处理方法，这种采用Query语句来对铺铜对象进行精准设置更加明确和方便。
