pcb打样,多层PCb线路板加急快速打样制作方法

人气:5575 发表时间:2019-02-25 09:24:22

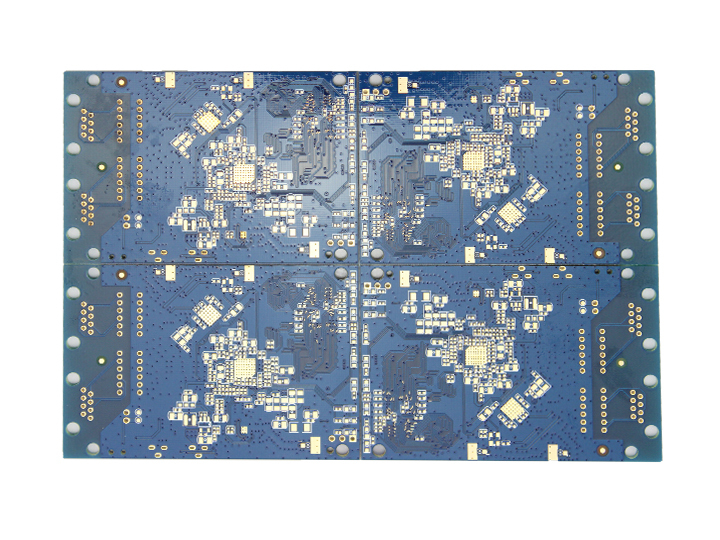

多层PCB线路板快速打样的制作方法一般由内层图形先做,然后以印刷蚀刻法作成单面或双面基板,并纳入指定的层间中,再经加热、加压并予以粘合,至于之后的钻孔则和双面板的镀通孔法相同。不过随着材料及制程技术(例如:压合粘接技术、解决钻孔时产生胶渣、胶片的改善)更趋成熟,所附予多层板的特性则更多样化。多层PCB线路板快速打样的优点:装配密度高、体积小、质量轻由于装配密度高,各组件(包括元器件)间的连线减少,因此提高了可靠性;可以增加布线层数,从而加大了设计灵活性;能构成具有一定阻抗的电路;可形成高速传输电路;可设置电路、磁路屏蔽层,还可设置金属芯散热层以满足屏蔽、散热等特种功能需要;安装简单,可靠性高。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多资讯可关注:https://www.szqhpcb.com/
