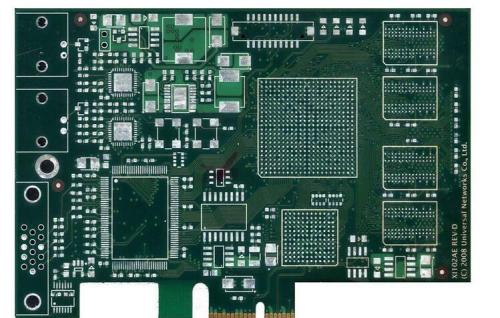

深圳线路板厂高精密HDI电路板制作

人气:952 发表时间:2019-03-08 09:07:00

高精密HDI线路板埋、盲孔技术在现今的PCB板产业发展中显的越来越重要。高精度是指线路板制作的“线细、孔小、线宽窄、板薄”的结果必然带来精度高的要求,以线宽为例:O.20mm线宽,按规定生产出O.16-0.24mm为合格,其误差为(O.20土 0.04)mm;而O.10mm的线宽,同理其误差为(0.10±O.02)mm,显然后者精度提高1倍,依此类推是不难理解的,因此高精度要求不再单独论述。但却是生产技术中一个突出的难题。


印刷电路板HDI高密度技术概述,HDI线路板制作技术应用

(1)细密导线技术 今后的高细密线宽/间距将由0.20mm-O.13mm-0.08mm—0.05mm,才能满足SMT和多芯片封装(Multichip Package,MCP)要求。因此要求采用如下技术。

①因HDI线路板的线宽很细现在已都采用薄或超薄铜箔(<18um)基材和精细表面处理技术。

②现在的HDI线路板制作已采用较薄干膜和湿法贴膜工艺,薄而质量好的干膜可减少线宽失真和缺陷。湿法贴膜可填满小的气隙,增加界面附着力,提高导线完整性和精度。

③HDI线路板线路蚀刻采用电沉积光致抗蚀膜(Electro—deposited Photoresist,ED)。其厚度可控制在5-30/um范围,可生产更完美的精细导线,对于狭小环宽、无环宽和全板电镀尤为适用,目前全球已有十多条ED生产线。

④HDI电路板线路成像采用平行光曝光技术。由于平行光曝光可克服“点”光源的各向斜射光线带来线宽变幅等的影响,因而可得线宽尺寸精确和边缘光洁的精细导线。但平行曝光设备昂贵,投资高,并要求在高洁净度的环境下工作。

⑤HDI电路板检测采用自动光学检测技术(Automatic Optic Inspection,AOI)。此技术已成为精细导线生产中检测的必备手段,正得到迅速推广应用和发展。如AT&T公司有11台AoI,}tADCo公司有21台AoI专门用来检测内层的图形。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作: 13632635896  更多资讯可关注:https://www.szqhpcb.com/
