使用多层电路板有哪些优势_群慧pcb线路板

人气:1371 发表时间:2019-05-13 11:23:01

一般多层电板结构设计和工艺制作等的要求都是很高的,越高的层数难度更高。适合用在更复杂的电路上。那么在使用多层电路板的优势是什么呢,一起来跟群慧pcb线路板学习一下吧


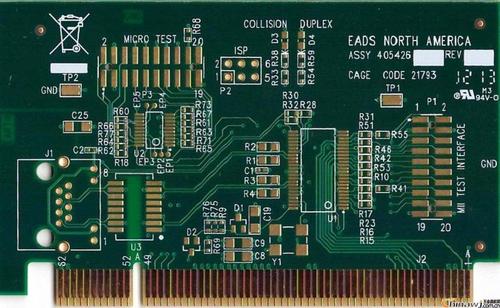

  使用多层板的优点有:装配密度高,体积小;电子元器件之间的连线缩短,信号传输速度提高;方便布线;对于高频电路,加入地线层,使信号线对地形成恒定的低阻抗;屏蔽效果好。但是层数越多成本越高,加工周期也更长,质量检测比较麻烦。

  此外,从成本角度考虑,相同面积作成本比较时,虽然多层电路板的成本比单层电路板高,不过如果将电路板小型化、降低噪声的方便性等其他因素纳入考量时,多层电路板与单层电路板两者的成本差异并不如预期的高。根据我们所知的数据来单纯计算电路板的面积成本时,每日元可购双层电路板面积约为462mm2左右,4层电路板则为26mm2,也就是说设计同样的电路,如果4层电路板的使用面积能降低到双层板的1/2,那么成本就与双层电路板相同。虽然批量多层会影响电路板的单位面积成本,不过尚不致有4倍的价差,如果发生4倍以上的价差时,只要能设法缩减电路板的使用面积,并设法降至双层板的1/4以下即可。

  我们常见的电脑板卡通常采用四层板或六层板,不过现在已有超过100层的实用印制线路板了。六层板与四层板的区别是在中间,即地线层和电源层之间多了两个内部信号层,比四层板厚一些。

  多层板实际上是由蚀刻好的几块单面板或双面板经过层压、粘合而成的。双面板很容易分辨,对着灯光看,除了两面的走线外,其它地方都是透光的。对于四层板和六层板来说,因为电路板中的各层结合得十分紧密,如果板卡上有相应的标记,就没有很好的办法进行区分。

  对于收音机这种简单电路来说,使用单面板或双面板制造就行了。但随着微电子技术的发展,电路的复杂程度大幅提高,对电路板的电气性能也提出了更高的要求,如果还采用单面板或双面板的话,电路体积会很大,给布线也带来了很大困难,除此之外,线路间的电磁干扰也不好处理,于是就出现了多层板(层数代表有几层独立的布线层,通常都是偶数)。

  超薄pcb电路板厂家对多层印制线路板的导体图形有三层或三层以上,导体层有内层与外层之分。内层是完全夹在多层板内部的导体图形;外层是多层板表面的导体图形。一般生产时先加工内层导体图形,压制后加工孔与外层导体图形,内外层之间是靠金属化孔连通。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注: http://www.szqhpcb.com/
