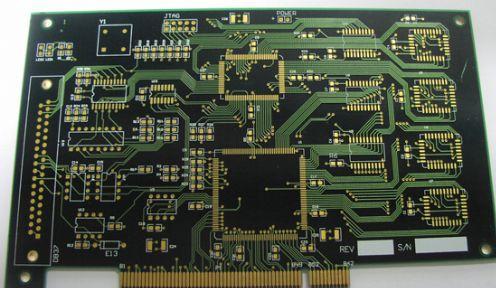

PCB多层板设计技术，PCB多层板它指是用于电器产品中的多层线路板，多层印制板以其设计灵活、稳定可靠的电气性能和优越的经济性能，现已广泛应用于电子产品的生产制造中。

深圳祥赢电路的技术员对于PCB多层板设计技术，可以说多层板和双层板设计差不多，甚至布线更容易。如果你有双层板的设计经验的话，设计多层就不难了。

首先，你要划分层迭结构，为了方便设计，最好以基板为中心，向两侧对称分布，相临信号层之间用电地层隔离。

层次结构(4层、6层、8层、16层)：

对于传输线，顶底层采用微带线模型分析，内部信号层用带状线模型。6层/10层/14层/18层基板两侧的信号层最好用软件仿真，比较麻烦。

6层/10层/14层/18层等基板两侧是信号层，没有电地隔离，需要注意相临层垂直走线和避免交流环路。

如果还有其他电源，优先在信号层走粗线，尽量不要分割电地层。

其次，向厂家询问参数(介电常数、线宽、铜厚、板厚)，以便进行阻抗匹配。这些参数不必自己计算(算了也没用，厂家不一定能做到)，应由厂家提供。有了这些参数，就可以计算线宽、线间距(3W)、线长，这时就可以开始画板子了。

多层板有盲孔、埋孔、过孔三种，可以方便布线，但价格贵。有时需要减小板厚，以便插入PCI槽，而绝缘介质材料不满足要求(除非走私进口)，此时可以变通地采用非均匀板，例如：中间14层，边缘2层来解决，哎，那个贵呀。

高速线最好走内层，顶底层容易受到外界温度、湿度、空气的影响，不易稳定。如果需要测试，可以打测试过孔引出。不要再存有飞线、割线的幻想，多层板已经不需要“动手能力”了，因为线在内部而且高频，不能飞，线很密也不能钻孔。养成纸上作业的习惯，确保制板一次成功，否则，就地销毁吧，眼不见心不烦。

随着SMT（表面安装技术）的不断发展，以及新一代SMD（表面安装器件）的不断推出，如QFP、QFN、CSP、BGA（特别是MBGA），使电子产品更加智能化、小型化，因而推动了PCB工业技术的重大改革和进步。自1991年IBM公司首先成功开发出高密度多层板（SLC）以来，各国各大集团也相继开发出各种各样的高密度互连（HDI）微孔板。这些加工技术的迅猛发展，促使了PCB的设计已逐渐向多层、高密度布线的方向发展。
